一、機器人物流系統概述

        在傳統的醫院管理中，粗放式、散亂式的物流管理看似并未給醫院運行帶來太大問題，但其面臨的困境其實較為明顯：以人力為主的傳統物流方式，在運送時間與運送路線的選擇上無法固定，紊亂的運輸不僅導致部分運輸通道或電梯擁擠，延遲運輸?shù)竭_時間，而且手推車的人力運輸方式容易造成門、墻等部位的損壞。此外，大型醫院尤其是三甲醫院，運貨量、人力管理成本及人力管理難度都比較大，因此，需要有針對性的管理措施。從醫院安全角度出發，由于運輸線路的不確定性，人流物流混雜，極大地增加了感染風險、碰撞風險和跌倒風險。

         醫院物流的形式一定是隨著醫院物流的種類方向發展的。醫院物流的種類主要分為運輸需求和倉儲需求。倉儲需求主要體現在手術室、供應室、藥房、靜配中心、后勤庫房。運輸需求主要體現在運輸不是十分緊急的餐飲、潔衣污衣、垃圾、大批量藥品以及相對緊急的單劑量藥品、夜間醫囑藥品、待檢標本、快速病理、血袋等。傳統的物流形式一般由專職遞送人員乘坐電梯進行運輸，而機械化、智能化物流系統則借助信息化、數字化手段完成精確的醫院物流任務。

        智能醫用物流機器人是一種可以自動感知并躲避障礙、攜帶多個物品抽屜、適用于醫院特殊使用環境并可與醫療系統無縫對接的智能物流設備，主要應用于藥箱、醫療器械、各種耗材、單據類、標本類、餐食類、自動售貨、垃圾回收等。

智能醫療機器人的優勢是可以配合醫院其他物流系統完成末端運輸或解決同層病區的近距離物流運輸。此外，通過智能化、人性化設置，服務到人，遞送精準。智能物流機器人應用范圍廣泛，應用時無須改造病區環境且安全性高；其缺點是目前只能在同層使用，尚處于發展階段。

二、機器人物流系統規劃

       以下技術指標僅供設計參考，具體以最新機器人行業技術發展要求為準。

       01、物流物資量規劃

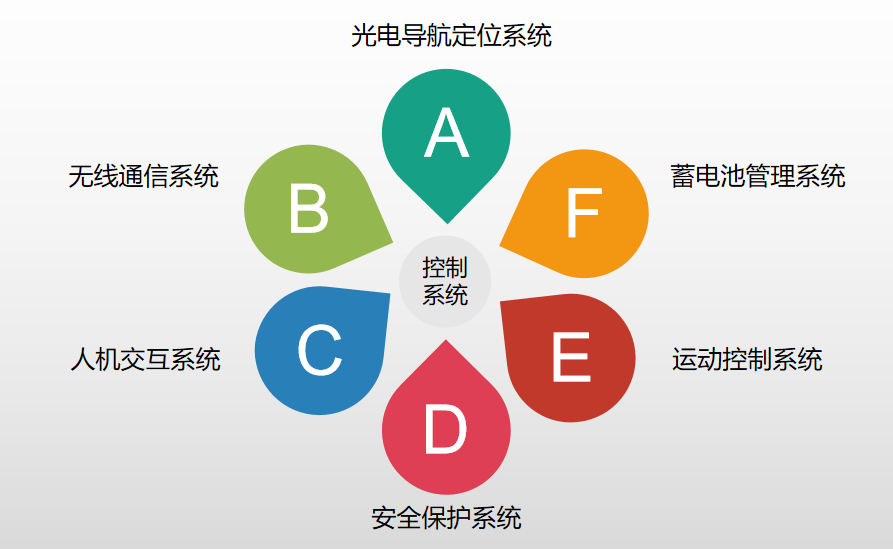

        機器人由機械裝置（車體、車輪、移載裝置、安全裝置、轉向裝置）、動力裝置（運行電機、轉向電機、蓄電池及充電裝置）、控制系統（信息傳輸及處理、驅動控制、轉向控制、安全裝置）等組成，機器人載重量在100-500kg范圍，機器人可以實現院內輸液袋、餐飲、被服、生活垃圾、器械包等批量、大件物資的回收。

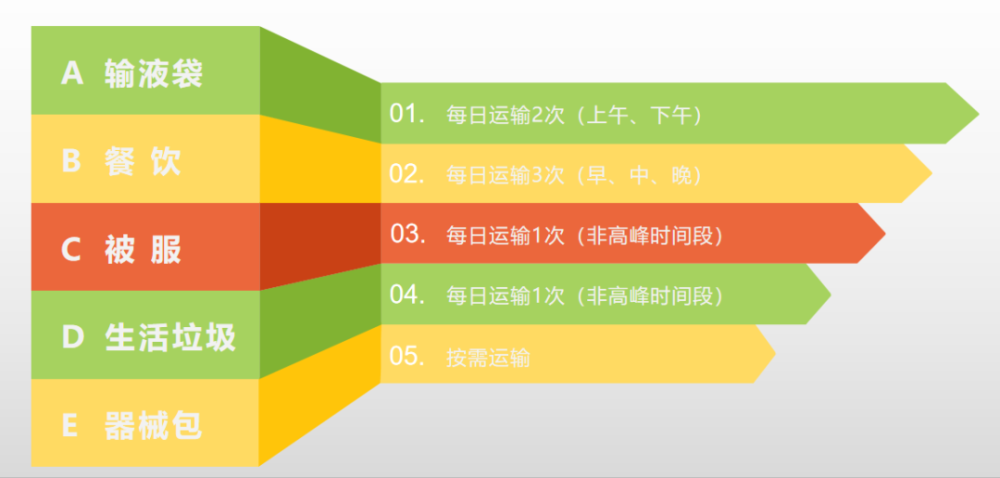

需       運輸物資量估算：因各醫院實際情況不同等原因，在此只做粗略估算僅做參考。

        1）護理單元輸液袋：每袋250毫升，每床3-4袋，每日平均運輸2次（上午、下午），機器人平均單次運輸1-2個護理單元輸液量。

        2）護理單元餐飲：每份800毫升，機器人平均每日運輸3次（早、中、晚），飯盒平均規格為23cm*20cm*5cm，如有醫護人員工作餐派送，需調整估算系數，餐飲派送需根據情況選擇帶保溫餐車。

        3）護理單元被服：被服分為潔凈被服和污被服，被服每套2.5-3.5公斤，按照住院床位50%估算，每天更換一次，機器人每日在非高峰期運輸至護理單位儲藏室。

        4）生活垃圾：護理單元每天每床1公斤，醫護人員每天1公斤，門診人數每天每人0.35公斤，每天運輸一次。

        5）手術器械包（小手術包、大手術包、骨科包規格不同）：手術器械包分為潔凈器械包和術后回收器械包，平均每個器械包30cm*30cm*50cm，單包重量5公斤，手術器械包每日每床3-4個包，按需運輸。

02、機器人對建筑基本要求

        1）各站點區域隔離門、防火門需配置電動開關閉門器，閉門器動作信號與機器人聯動，機器人應能通過遙測信號打開通道門。

        2）收發站點通道凈寬度滿足同一通道雙向會車，單車道建議凈寬在1米，雙車道凈寬建議在1.8-2米，出門凈空間滿足機器人載貨后轉彎半徑。

        3）收發站點、途徑路徑不建議有大于5度的坡道地面及容易結露地面材質，避免車輛滿載情況下出現溜車及打滑等安全問題。

        4）途徑電梯應設置梯控裝置，滿足機器人遙測信號呼梯、開梯、關梯。

        5）電梯轎廂承重、凈尺寸應滿足機器人載貨后進出要求，電梯門寬不小于1.2米。

        6）瓷磚地面或伸縮縫須安裝平整，路徑上的最大間隙控制在30mm內，最大落差在15mm內。

        7）機器人充電區、臨時?？扛蹫持辽僭O(shè)置一個220V/2KW的五孔插座。

        8）機器人收發站點、充電區、臨時?？繀^(qū)、途徑路徑、電梯轎廂內應設置無縫漫游無線網絡信號覆蓋，接入點符合 802.11a/b/g/n 標準，機器人行走的路徑需要接入同一個 SSID。

        9）機器人控制平臺需接入穩定可靠的網絡，并且通過 UPS 不間斷電源為之供電，網絡具備低延時、高帶寬、高速率的特性。

        10）為提高機器人運輸效率，如有條件優先設計機器人專用通道（與管線通道可合用，機器人凈高通道凈高不小于1.6米），其次與醫護人員通道合用設置。

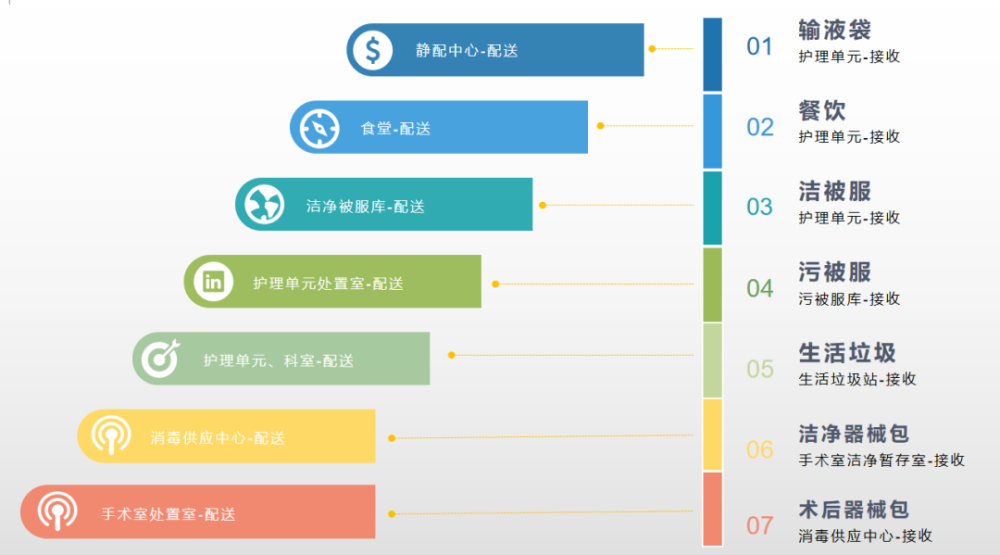

03、機器人收發站點規劃

       1）輸液：靜配中心設置輸液派發站點，護理單元護士站就近設置接收站點。

       2）餐飲：食堂派餐區設置餐車派發區、餐車回收消毒區、餐車臨時存放區，護理單元護士站就近設置餐飲接收站點。

       3）被服：醫院潔凈被服庫設置被服派發站點，護理單元潔凈儲存室設置臨時潔凈被服儲存站點，護理單元污物處置室設置臨時污物被服儲存站點，醫院污物被服回收庫設置統一回收站點。

        4）生活垃圾：護理單元、各科室診區設置污物處置室，作為臨時生活垃圾儲存站點，醫院生活垃圾房設置回收站點及箱體消毒區，也可在單元樓底層設置回收周轉站點。

       5）器械包：消毒供應中心如選擇機器人派送，在潔區設置潔凈器械包派送站點，手術室準備區就近設置器械包接收站點。術后器械包在污區通道設置派發站點。

注：物流運輸通道應根據醫療工藝潔污通道進行規劃，避免潔污交叉。

04、物流流程、路徑規劃

1.機器人任務流程

       1）派發站點管理員呼叫機器人，調度機器人配送。

       2）機器人收到調度指令后，到達配送站點，語音呼叫庫管放置物資。

       3）庫管聽到機器人呼叫后，放置待配送物資等，選擇需配送目的地，點擊出發，或機器人自動載運已裝備好的待配送被服、餐飲、生活垃圾周轉箱體到系統預設的目標站點。

        4）機器人運送物資到達目標站點/病區護士站/庫房/回收站，語音呼叫護士接收或自動卸載周轉箱體自動執行下一個任務或自動就近充電樁充電。

        5）護士聽到機器人呼叫拿取物資，點擊出發。

        6）機器人結束任務，返回充電樁充電或繼續執行下一次任務。

2.路徑規劃

        1）機器人的運行時間，即從任務工作開始到任務完成的時間，運行時間是判斷路徑規劃算法的較重要因素。

        2）控制平臺的響應時間，即路徑規劃控制器為機器人選擇路徑所花費的時間。路徑選擇要求越快越好，因此要求路徑規劃算法簡單有效。

        3）控制器的靈敏性，即系統發生偶然或突發情況時，路徑規劃控制器要作出快速的處理方法，使近期的安全運行。

        4）路徑規劃分為全局路徑規劃（完全掌握作業環境的地圖信息）和局部路徑規劃（行走過程中自動避開障礙物），環境信息包括路徑信息、工作站點信息、充電站點信息、?？空军c信息、任務信息、確定車輛自身位置、目標位置及可行路徑。

        5）路徑規劃應重點避開早高峰人流大的通道、電梯廳、掛號候診區、患者通道、患者專用梯、門診大廳等嚴重容易機器人行走的路徑。

        6）食堂、被服庫、生活垃圾房優先在地下層完成水平行駛，再通過醫護梯、污梯，垂直行駛運輸至各目標站點。

        7）如靜配中心位于中間層，優先使用不同單元樓連廊的醫護通道水平行駛，再通過醫護梯、污梯，垂直行駛運輸至各目標站點。

05、器人安全規劃

        機器人安全問題是最規劃最優先考慮的事項，目前與機器人相關的部分國際和國內安全標準以及行業標準參考如下（版本號以當年最新為準）：

■ 機械安全標準

        ANSIB56.5 的《無人駕駛、自動導向工業車輛安全標準》以及載人工業車輛的自動化功能標準所確定。

        EN1525 “的工業卡車的安全無人駕駛卡車及其系統所制定”。

        EN ISO 12100 的“機械安全 設計通則 風險評估與風險減小”。

        ISO 3691-4 的“工業車輛 安全要求和驗證 第4部分：無人駕駛工業車輛及其系統”。

        GB/T 20721 自動導引車 通用技術條件。

■ 機器人電氣標準

        EN 1175-1 的“地面輸送機械的安全性.電器要求.第1部分：電池蓄電驅動的地面輸送機械的一般要求”

        EN 60204-1 的“機械安全.機器電氣設備.第1部分：一般要求”

        EN 60950-1 的“信息技術設備 安全 第1部分：通用要求”EN 61851-21-1的“電動車輛傳導充電系統”

        機器人充電區應設置消防自動報警系統及宜設置自動滅火裝置，并保證空氣流通，設置視頻監控系統。

        機器人控制監控及告警平臺可設置在消控中心或與其它物流系統監控機房合并設置。

06、機器人部署規劃

        機器人部署分為5個步驟，即參與規劃、系統初步設計、專項深化設計、招標及安裝調試、系統平臺聯調。

初步設計和深化設計根據醫院自己設計計劃可同時實施或分步實施。

三、結論

        由于各種物流系統在功能特點、環境要求等很多方面存在較大差異，因此，在醫院建設項目中，務必進行充分的可行性研究，在規劃階段就確定應該采用何種物流系統，避免后期改造帶來的麻煩和損失。
